单片机驱动能力如何提高最好是电路图.89c52芯片的
单片机是弱电控制中心
单片机只是一个控制中心，IO的驱动能力是很弱的，只能用于信号处理或者信号控制，最多是驱动一个LED作为指示灯。驱动负载需要加入三极管、场效应管、继电器、可控硅等器件。
三极管驱动
如果要驱动LED或者功率不大的直流电机，可以直接用三极管，NPN或者PNP的三极管都可以。控制三极管工作在饱和导通区和截止区就可以实现负载的开和关了。需要设置合适的基极限流电阻，让三极管可以进入饱和导通区。三极管饱和导通时，Vce<=Vbe，BE和BC之间的PN结都是正偏。
MOS管驱动
MOS管和三极管的驱动有相似的地方，三极管是电流型的驱动元件，MOS管是电压型的驱动元件。控制电压>Vgs才可以让MOS管导通，MOS导通后内阻很小，适合驱动功率相对较大的直流负载。
如果单片机IO的驱动电压不足以控制MOS管导通，可以加入三极管协助。
继电器驱动
继电器可以用于控制交流或者直流的负载，继电器的线圈工作本身也需要较大电流，所以需要加入三极管协助，不能直接用单片机IO驱动。驱动继电器时，需要加入续流二极管，避免线圈断电时产生的反向电动势击穿三极管。
双向可控硅驱动
双向可控硅可以用于驱动交流负载，比如发热管、交流电机，通过控制双向可控硅的导通角，还可以实现功率控制。继电器是靠触点断开、闭合实现控制的，开关速度不能太高，双向可控硅是电子式的导通和关断，可以实现交流电压斩波控制。
当然双向可控硅的控制，需要三极管或者光耦的协助。
欢迎关注@电子产品设计方案，一起享受分享与学习的乐趣！关注我，成为朋友，一起交流一起学习
记得点赞和评论哦！非常感谢！
单片机最小系统电路图
这是根据你的要求整理的《单片机最小系统电路图》说明：
1、电源供电： 这是最最基础的部分！就像人得吃饭才能干活。通常需要一个稳定的5V或3.3V直流电源（具体看你的单片机型号），电路图上你会看到VCC（或VDD）接电源正极，GND（或VSS）接地线（负极）。记得在VCC和GND之间就近放一个电容（比如10uF电解电容和0.1uF陶瓷电容并联），它的作用就像个小水库，能瞬间提供电流或者吸收掉电源的微小波动，防止单片机“抽风”重启。
2、复位电路： 相当于电脑的重启按钮。最常见的是用一个电阻和一个电容（比如10K电阻和10uF电容）串联组成，一端接单片机专门的复位引脚（通常叫RST或RESET），另一端接VCC，电容另一端接地。在RST引脚和地之间，通常还会放一个按钮开关，刚上电时，电容充电会让RST引脚短暂保持高电平（复位状态），然后变低电平，单片机就开始工作，按下按钮，RST引脚直接接地变成低电平，松开后电容充电过程又会让它短暂高电平，实现手动复位。
3、时钟电路： 单片机干活需要“心跳”节奏，这就是时钟源。最常用的是外部晶振（比如11.0592MHz或8MHz）配合两个负载电容（通常是20-30pF），晶振的两只脚分别接到单片机的XTAL1（或OSC1）和XTAL2（或OSC2）引脚，每个脚再通过一个小电容接地，有些单片机内部也有时钟（RC振荡器），精度要求不高时可以用内部时钟省掉晶振和电容。
4、程序下载接口： 你写的程序代码需要灌到单片机里才能运行。电路图上需要预留连接编程器/下载器的接口，对于STM32等常用ARM芯片，通常是SWD接口（需要SWDIO和SWCLK两根线，加上GND和VCC），对于老一点的51单片机，可能是串口（UART）配合特定的下载电路（如CH340芯片），或者是ISP接口，这个接口的具体引脚连接要看你的单片机和下载方式。
5、(可选但强烈推荐) 调试/通信接口： 比如串口（UART）的TX（发送）和RX（接收）引脚引出来，这样你就能通过USB转串口模块连接电脑，用串口助手工具查看单片机打印的调试信息或者和它通信，开发时会方便超多！
温馨提示：
仔细看数据手册！ 不同型号的单片机，电源电压、复位引脚电平要求、时钟引脚配置、下载接口方式都可能不同，官方手册是唯一权威。
连接务必准确！ 特别是电源正负极绝对不能接反，否则瞬间烧毁芯片。
就近滤波电容很重要！ 它们是保证稳定运行的幕后功臣。
先搭好最小系统，确保能下载程序、能运行最简单的代码（比如点亮一个LED），再慢慢添加其他功能模块。
相关问题解答
以下是围绕标题整理的4个常见问答，风格口语化带点“人味儿”，附带简单图示说明👇
1.89C52单片机的IO口驱动能力太弱，直接接LED亮度不够怎么办？
答：
89C52的IO口拉电流（输出高电平）能力只有几十μA，灌电流（输出低电平）强一些（10-20mA），想驱动LED的话：

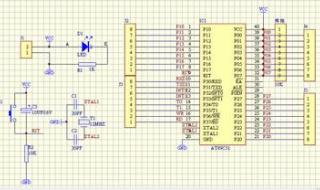

推荐电路：用灌电流方式接LED，加限流电阻（200Ω-1KΩ），LED正极接VCC，负极接IO口（如图）。
```
VCC → [电阻] → LED+ → LED- → 单片机IO
```
如果还要更亮：加三极管（如8050）或MOS管放大电流，IO口控制基极/栅极。
2.想用89C52驱动继电器，但IO口带不动线圈，怎么改电路？
答：
继电器线圈需要几十mA电流，必须加驱动！
三极管方案：
```
单片机IO → [1K电阻] → NPN三极管基极（如8050）
继电器线圈接在集电极和VCC之间，发射极接地，线圈并联续流二极管！
```
光耦隔离方案（防干扰）：
单片机IO → 光耦输入端 → 光耦输出端控制三极管/继电器。
3.89C52最小系统电路需要哪些必备元件？求图！
答：

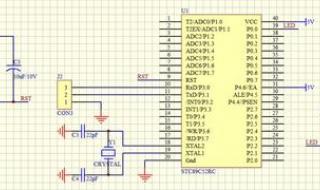

最小系统=单片机+电源+时钟+复位，简化版电路如下：
电源：VCC接5V，GND接地（加0.1μF滤波电容）。
时钟：11.0592MHz晶振+两个22pF电容接XTAL1/2。
复位：10K电阻接VCC，10μF电容接地，按键并联电容（手动复位）。
（示意图：晶振跨接18/19脚，复位电路接9脚）
4.多个外设时IO口不够用，如何扩展驱动能力？
答：
锁存器扩展：用74HC573锁存数据，89C52控制锁存信号。
串转并芯片：如74HC164，通过串口输出控制多设备。
I²C/SPI器件：比如PCF8574（I²C接口IO扩展芯片），节省引脚。
需要具体电路图的话，可以搜“89C52驱动三极管电路”或“最小系统原理图”，网上超多现成的~ （如果回复“要图”，我可以试着用文字再描述详细点！）
